Thermographie aérienne par drone
Une caméra thermique ne photographie pas : elle mesure. Chaque pixel porte une température, et c'est l'écart entre deux points voisins qui révèle ce qu'aucune inspection visuelle ne montre — une cellule photovoltaïque en défaut, un pont thermique en toiture, une connexion électrique qui chauffe. Embarquée sur un drone, elle couvre en un vol ce qu'un opérateur au sol mettrait des journées à parcourir.
Panneaux photovoltaïques
Cellules en défaut, diodes, chaînes hors service, sur l'ensemble du champ en un survol.
Voir l'inspection de panneaux ›
Déperdition des bâtiments
Isolation, ponts thermiques, infiltrations d'air. Une saison utile, d'octobre à mars.
Voir la thermographie de bâtiment ›
Infrastructures techniques
Points chauds sur les armoires, les lignes, les postes et les équipements en hauteur.
Voir l'inspection d'infrastructures ›
Ce que la caméra voit, et que l'œil ne voit pas
La même scène, prise dans la seconde, en lumière visible puis en infrarouge. À gauche, un pylône haute tension au-dessus d'un champ : rien ne le distingue de son environnement. À droite, la structure métallique apparaît nettement plus chaude que le sol, et chaque ferrure ressort individuellement.
C'est le principe commun aux trois usages qui suivent. Ce qui change d'un métier à l'autre, ce n'est pas la caméra : ce sont les conditions dans lesquelles il faut voler pour que l'image veuille dire quelque chose.
Inspection de panneaux photovoltaïques par drone

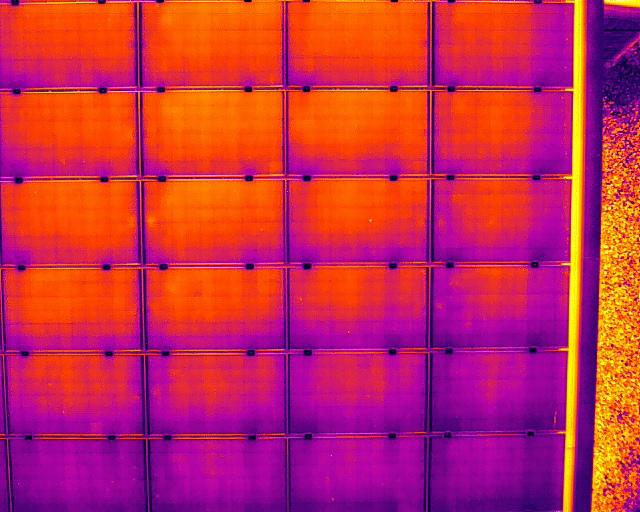

Un module en défaut ne tombe pas en panne : il produit moins, sans que rien ne le signale. La perte se dilue dans le total et passe inaperçue pendant des saisons entières. Le survol thermographique lit la température de chaque panneau solaire — une anomalie électrique dégage de la chaleur, et ressort immédiatement sur l'image infrarouge.
Sur une installation de quelques centaines de modules, le contrôle au sol suppose de circuler entre les rangées, caméra à la main, parfois de monter sur la couverture. Le drone couvre l'ensemble du champ en un vol, sans rien toucher.
Les installations que nous inspectons
De grandes surfaces continues, rarement accessibles sans dispositif de sécurité. C'est là que l'écart avec un contrôle au sol est le plus net.
Des rangées étendues au-dessus de véhicules en stationnement. Le survol ne demande ni nacelle ni neutralisation des places.
Plusieurs hectares de modules alignés. Le vol programmé conserve la même distance et le même angle sur toute l'installation.
Des installations de taille modeste mais d'accès difficile, où déplacer une nacelle coûte plus cher que le contrôle lui-même.
Quand programmer un contrôle
À la réception de l'installation. Un passage à la mise en service établit l'état initial du champ, avant que l'exploitation ne commence. C'est la référence à laquelle se compareront tous les contrôles suivants.
En contrôle périodique. Les défauts apparaissent progressivement. Un passage régulier, dans les mêmes conditions, rend leur évolution lisible d'une année sur l'autre.
Après un épisode de grêle ou une tempête. Un impact peut fissurer une cellule sans casser le verre. Le choc ne se voit pas ; l'échauffement qu'il provoque, oui.
Quand la production baisse sans explication. L'onduleur signale une perte globale, rarement son origine. La thermographie dit quel module et quelle rangée sont en cause.
Une inspection de panneaux photovoltaïques se programme sur une fenêtre météo — ensoleillement suffisant, ciel dégagé, vent faible — et non à une date arbitraire : sans soleil, un module en défaut ne chauffe pas plus qu'un module sain. Nous vérifions ces conditions avant de nous déplacer, et nous reportons l'intervention plutôt que de livrer des images ininterprétables.
Notre page consacrée au photovoltaïque détaille les défauts que la caméra identifie — point chaud, diode by-pass, chaîne hors service, dégradation induite par la tension — ainsi que le relevé de toiture par drone, en amont, pour dimensionner une installation.
Déperdition thermique des bâtiments
Une caméra thermique ne mesure pas l'isolation : elle mesure des différences de température. S'il n'y a pas d'écart entre l'intérieur et l'extérieur du bâtiment, il n'y a rien à voir. C'est la première question à se poser, et celle qui décide de la qualité du rapport.
À quel moment voler
D'octobre à mars. Il faut au moins 10 °C d'écart entre l'intérieur chauffé et l'extérieur. En pratique, la saison utile va de la mi-octobre à la fin mars : en été, une thermographie de bâtiment ne montre rien.
Avant le lever du soleil. Le soleil chauffe les tuiles et le zinc, et cette chaleur masque complètement les déperditions. Nous volons en fin de nuit ou tôt le matin, après plusieurs heures sans rayonnement direct.
Par temps sec et calme. Une toiture mouillée refroidit uniformément et efface les écarts. Le vent fort les disperse. Nous décalons la mission plutôt que de livrer des images ininterprétables.
Bâtiment chauffé la veille. Le chauffage doit avoir fonctionné normalement dans les heures qui précèdent. C'est le seul point qui dépend de vous ; nous vous le rappelons avant l'intervention.
Concrètement, une campagne de thermographie se planifie. Si vous visez la saison de chauffe qui arrive, c'est maintenant qu'il faut caler les dates : le nombre de créneaux exploitables entre octobre et mars est limité, et les meilleurs partent tôt.
Qui nous appelle
Avant un vote de travaux en assemblée générale : les images thermiques rendent visible ce qu'un rapport écrit peine à faire admettre, et raccourcissent le débat.
Bâtiments chauffés en continu, factures élevées, toitures difficiles d'accès. L'inspection se fait sans nacelle et sans perturber les résidents.
Hiérarchiser un plan de rénovation sur plusieurs immeubles : savoir lesquels traiter en premier, avec des images comparables d'un site à l'autre.
Repérer une anomalie avant la panne sur un patrimoine technique étendu, sans immobiliser les installations.
IKEA : la déperdition thermique du plus ancien magasin d'Île-de-France
Un magasin de grande surface, une toiture de plusieurs milliers de mètres carrés, et une question simple : où part la chaleur ? Nous avons survolé l'ensemble du bâtiment à la caméra thermique, de nuit, en dehors des heures d'ouverture.
Les images ont localisé les zones de déperdition sur la couverture, en situant chacune sur la photographie visible du même point, pour que les équipes techniques puissent les retrouver sans ambiguïté.
Mission réalisée pour IKEA.
SCI Flandrin : évaluer l'isolation avant d'engager les travaux
Inspection thermographique d'un hôtel particulier du 16e arrondissement de Paris, pour évaluer l'état de l'isolation et identifier les zones nécessitant une rénovation énergétique.
Sur un bâtiment ancien en centre-ville, le survol évite l'échafaudage et donne une vue complète des façades et de la toiture en une seule intervention, autorisations comprises.
Mission réalisée pour la SCI Flandrin, Paris 16e.
Inspection thermique des infrastructures
Une liaison électrique qui résiste chauffe. C'est vrai d'un connecteur, d'une jonction de câble, d'un jeu de barres ou d'un contact d'armoire : bien avant la panne, l'échauffement est mesurable. La thermographie par drone porte ce contrôle là où il est difficile d'accéder — en hauteur, sous tension, ou sur un linéaire trop long pour être parcouru.
Postes, armoires et tableaux. Contacts desserrés, déséquilibre entre phases, départ surchargé : autant de situations qui se lisent par la température avant de se traduire par un déclenchement.
Lignes et ouvrages en hauteur. Pylônes, ferrures, raccords : le drone travaille à distance de sécurité, sans consignation ni accès par nacelle.
Équipements de toiture. Groupes froids, centrales de traitement d'air, moteurs : un roulement qui chauffe ou un échangeur encrassé se repèrent au survol.
Patrimoines étendus. Sur plusieurs sites, nous volons dans des conditions identiques d'un bâtiment à l'autre, pour que les relevés se comparent.
Comme pour les panneaux, nous relevons et nous localisons : le diagnostic et les suites à donner reviennent à votre exploitant ou à votre mainteneur.
Le matériel
Nous volons avec un DJI Mavic 3T, à triple capteur. Le capteur thermique est radiométrique : chaque pixel porte une valeur de température, ce qui permet de mesurer et de comparer, et pas seulement de regarder une image colorée.
Capteur thermique radiométrique — 640 × 512 px, 30 Hz. C'est la résolution qui décide de la taille du plus petit défaut détectable ; demandez-la systématiquement à un prestataire.
Caméra grand-angle 48 Mpx. L'image visible est prise en parallèle de l'image thermique, ce qui permet de superposer les deux et de situer précisément une anomalie sur le bâtiment réel.
Téléobjectif, zoom hybride ×56. Pour détailler une souche, un raccord ou une armoire sans s'en approcher.
Vous recevez les images brutes ou un rapport commenté, au choix. Sur un patrimoine de plusieurs bâtiments, nous livrons des vues prises dans les mêmes conditions d'un site à l'autre, pour que la comparaison ait un sens.
Questions fréquentes
Combien coûte une thermographie par drone ? Le prix dépend de la taille du site, du temps de vol et de traitement, et des autorisations à obtenir — un survol près d'un aérodrome, d'une ambassade ou d'un terrain militaire demande des démarches que nous prenons en charge. Nous établissons un devis sous 48 heures.
Faut-il une autorisation pour survoler notre bâtiment ? Souvent, oui, et c'est nous qui nous en chargeons : déclaration du vol, demandes préfectorales lorsqu'elles sont requises, information de l'exploitant du site. Y compris en centre-ville et à Paris intra-muros.
Devons-nous être présents pendant l'intervention ? Pas nécessairement. Pour une thermographie de bâtiment, le vol a lieu avant le lever du soleil ; nous avons seulement besoin d'un accès et d'un interlocuteur joignable. Le seul point qui dépend de vous est que le chauffage ait fonctionné normalement la veille.
Sous quel délai recevons-nous les résultats ? Le traitement demande quelques jours ouvrés selon la taille du site et le livrable choisi. Nous annonçons un délai ferme au moment du devis.
Que recevons-nous exactement ? Au choix : les images brutes, thermiques et visibles, ou un rapport commenté qui localise chaque anomalie avec l'écart de température relevé. Nous relevons et nous localisons ; l'interprétation et les décisions de travaux reviennent à vous ou à votre maître d'œuvre.
Intervenez-vous en dehors de l'Île-de-France ? Nous intervenons principalement à Paris et en Île-de-France. Au-delà, c'est possible selon la taille du chantier : voir nos zones d'intervention.
