Relevé de toiture par drone : mesurer avant de poser le premier panneau photovoltaïque
Avant de chiffrer une installation, il faut connaître la toiture : sa surface réelle, ses obstacles, ses édicules, ses zones inexploitables. Monter dessus coûte une nacelle, une ligne de vie et une demi-journée. Le drone rapporte une image à l'échelle sur laquelle les distances se mesurent au centimètre — en une intervention, sans que personne ne quitte le sol.
Après la pose
Contrôler les panneaux
Cellules en défaut, diodes, chaînes hors service : la caméra thermique les repère sur l'ensemble du champ en un survol.
Voir l'inspection thermographique ›
Ce que le drone change avant une installation photovoltaïque
L'orthophotographie par drone assemble des centaines de clichés en une image à l'échelle, sans déformation de perspective. Les distances s'y mesurent au centimètre : de quoi commander sans repasser vérifier sur place.
Pas de nacelle, pas de ligne de vie, pas d'autorisation de travail en hauteur pour une simple visite de reconnaissance. Le risque disparaît avec le déplacement.
Édicules techniques, sorties de toit, lanterneaux, gaines, garde-corps : ce qui réduit la surface exploitable apparaît d'emblée, avant le chiffrage.
Un parc immobilier se relève au drone, bâtiment après bâtiment, sur une même journée. Nous l'avons fait pour Demathieu Bard sur plusieurs de ses sites.
Le même relevé sert au bureau d'études, à l'installateur photovoltaïque, au client final et au dossier de financement. Chacun voit la même toiture.
Le vol dure quelques dizaines de minutes. L'essentiel du travail se fait ensuite au traitement, sans mobiliser vos équipes.
Ce que nous livrons

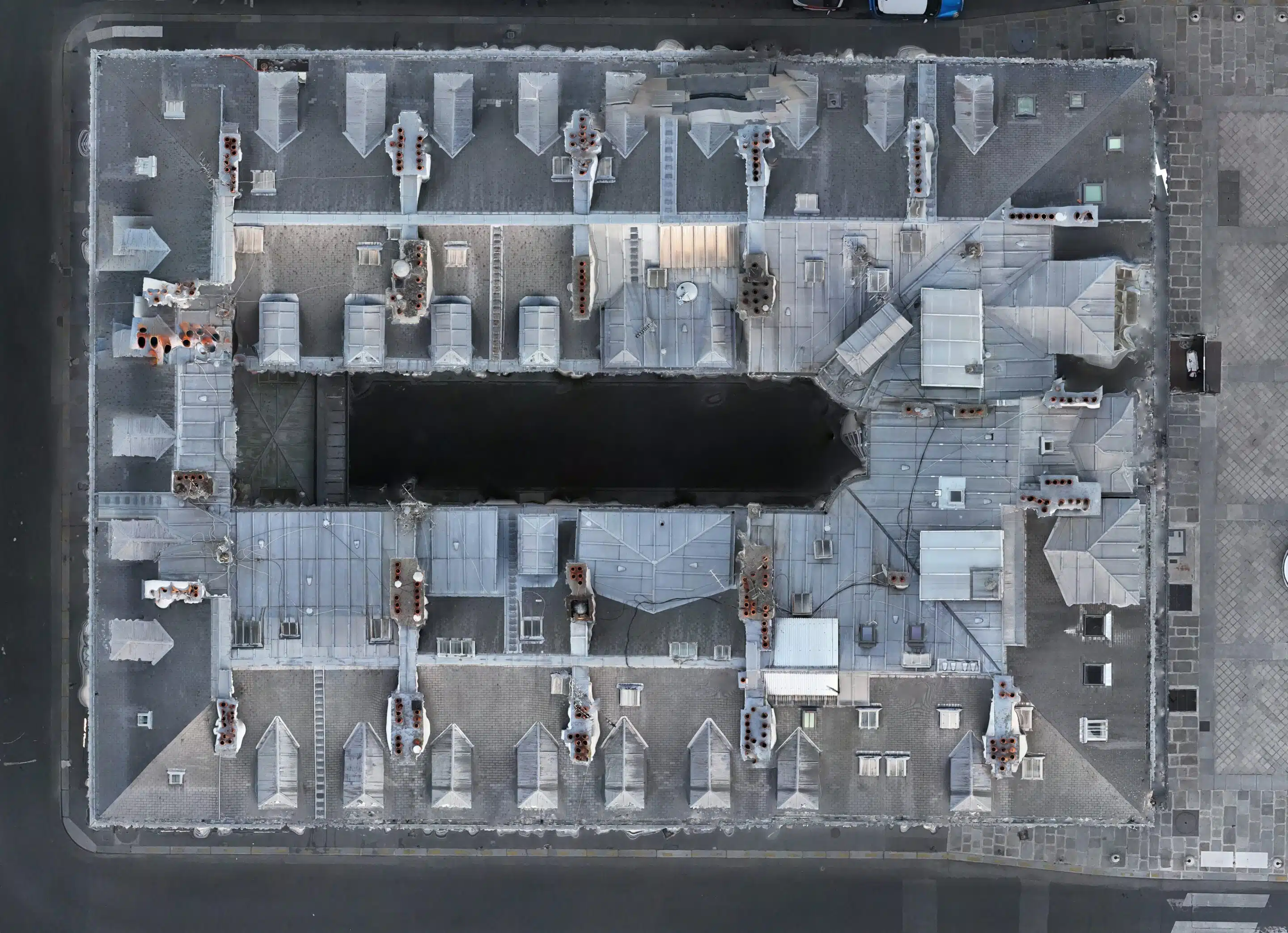

L'orthophotographie de la toiture. C'est le livrable principal d'un relevé de toiture par drone : une image verticale à l'échelle, assemblée à partir de centaines de prises de vue. Vos équipes y mesurent directement les longueurs et les surfaces, au centimètre près.
Le relevé des mesures, sur demande. Si vous préférez recevoir les dimensions plutôt que les prendre vous-même, nous relevons les cotes qui vous intéressent : longueurs de rampants, emprise des obstacles, surface disponible.
Un modèle 3D, pour les toitures complexes. Plusieurs pans, décrochements, volumes techniques : la maquette rend lisible ce qu'un plan à plat ne montre pas. Nous l'avons produite pour Htube.
Les vues rapprochées des points singuliers. État de la couverture, ancrages possibles, zones dégradées : autant de photographies haute définition jointes au relevé.
Relevé de toiture pour EDF ENR avant pose de panneaux
EDF ENR devait dimensionner une installation photovoltaïque sur une toiture qu'il fallait d'abord mesurer. L'enjeu n'était pas de savoir si le toit pouvait accueillir des panneaux, mais combien — donc de connaître la surface réellement disponible une fois les obstacles déduits.
Nous avons produit un relevé de toiture par drone, restitué en plan à l'échelle. Il a permis de déterminer la surface exploitable et d'optimiser l'implantation, sans qu'aucun technicien n'ait à monter pour un simple métré.
Mission réalisée pour EDF ENR.
Un entrepôt logistique relevé à Brétigny-sur-Orge
Une société de logistique envisageait d'équiper la toiture de son entrepôt en panneaux photovoltaïques. Sur ce type de bâtiment, la surface est vaste mais rarement homogène : lanterneaux, exutoires de fumée, chemins de circulation, équipements de ventilation.
Le relevé par drone a donné une vue d'ensemble mesurable de l'ensemble de la toiture, en une intervention — là où un métré au sol aurait supposé plusieurs journées et un dispositif de sécurité complet.
Mission réalisée à Brétigny-sur-Orge (91).
Comment se déroule un relevé de toiture par drone
1. Faisabilité. Zone contrôlée, proximité d'un aérodrome, site sensible : nous vérifions que le survol est possible et vous répondons le jour même.
2. Autorisations. Déclaration du vol, démarches préfectorales lorsqu'elles sont requises, information de l'exploitant du site. Nous nous en chargeons.
3. Le vol. Quelques dizaines de minutes de drone sur site, sans interrompre l'activité du bâtiment ni accéder à la toiture.
4. Le traitement. Assemblage de l'orthophotographie, restitution à l'échelle, et relevé des cotes si vous l'avez demandé.
Le relevé coûte une fraction d'une visite en nacelle. Mais ce qu'il évite surtout, c'est de découvrir en fin de chantier qu'une rangée de panneaux ne rentre pas. À l'échelle d'une centrale, un centimètre d'erreur au métré se paie en journées de reprise.
Après la pose : contrôler les cellules et les chaînes
Une centrale en toiture perd de la production sans que rien ne le signale. Un module en défaut ne s'arrête pas, il produit moins : la baisse se dilue dans le total et passe inaperçue pendant des saisons entières. Un contrôle thermographique rend ces pertes visibles en un survol.
À gauche, les panneaux tels que l'œil les voit : rien à signaler. À droite, les mêmes en thermographie — les cellules qui chauffent apparaissent immédiatement.
Ce que la caméra thermique identifie
Un défaut électrique se traduit toujours par de la chaleur. La signature thermique ne dit pas seulement qu'un module va mal : sa forme indique la nature de la panne.
Le point chaud sur une cellule. Une cellule nettement plus chaude que ses voisines : microfissure, cellule en court-circuit, salissure tenace. C'est le défaut le plus courant, et celui qui finit par dégrader le module.
La diode by-pass défaillante. Ce n'est plus une cellule mais tout un tiers de module qui s'échauffe uniformément. Le module continue de produire, à puissance réduite.
La chaîne hors service. Une rangée entière ressort à une température homogène et différente du reste du champ : coupure, connecteur défait, protection déclenchée.
Le défaut de connectique. Boîte de jonction, connecteur, câblage : un échauffement localisé en bord de module signale une liaison qui résiste. C'est une cause d'incendie bien identifiée sur les installations photovoltaïques.
La dégradation induite par la tension (PID). Un échauffement en damier, qui touche d'abord les modules situés à une extrémité de la chaîne. Elle est en partie réversible si elle est prise tôt.
L'ombrage et l'encrassement. Un motif régulier, qui revient au même endroit à chaque passage : végétation, édicule, dépôt. Ce n'est pas une panne, c'est une perte qui se corrige au nettoyage ou à l'élagage.
Une inspection n'est exploitable que dans certaines conditions
Une image thermique prise un jour couvert ne montre rien : sans soleil, un module en défaut ne chauffe pas plus qu'un module sain. C'est ce qui sépare une inspection d'une série de jolies images. La référence est la spécification IEC TS 62446-3, qui encadre la thermographie infrarouge des centrales photovoltaïques en extérieur.
Un ensoleillement supérieur à 600 W/m², mesuré dans le plan des modules. En dessous, l'écart entre une cellule saine et une cellule en défaut devient trop faible pour être interprété.
Un ciel dégagé, deux octas de nuages au maximum. Un passage nuageux fait varier la production, donc la température, pendant le vol.
Un vent faible. Au-delà de 4 Beaufort, soit 28 km/h, le refroidissement par l'air efface les écarts que l'on cherche à mesurer.
Une installation stabilisée. Après une variation sensible d'ensoleillement ou de charge, il faut laisser le champ retrouver son régime avant de mesurer.
Nous vérifions ces conditions avant de nous déplacer, et nous reportons l'intervention plutôt que de livrer des images ininterprétables. C'est la raison pour laquelle une inspection photovoltaïque se programme sur une fenêtre météo, et non à une date arbitraire.
Le matériel, et ce que vous recevez
Le capteur thermique est radiométrique : chaque pixel porte une valeur de température, et non une simple teinte. Il travaille en 640 × 512 points, doublé d'une caméra visible de 48 Mpx qui photographie la même scène. Chaque anomalie est donc restituée deux fois — l'image thermique qui la révèle, la photographie qui permet de la retrouver sur le terrain.
Un repérage, pas une liste. Chaque anomalie thermique est positionnée sur une vue d'ensemble de l'installation, avec son image thermique, sa photographie visible et l'écart de température relevé.
Les écarts mesurés, pas un verdict. Nous relevons et nous localisons. Le diagnostic et les suites à donner reviennent à votre exploitant ou à votre installateur : notre travail s'arrête à la mesure.
Des campagnes comparables. Les mêmes conditions d'un passage à l'autre : une anomalie qui s'aggrave se lit d'une année sur l'autre.
Un contrôle au sol suppose de circuler entre les rangées, parfois sur la couverture. Le drone ne touche à rien.
Là où un contrôle à la caméra portative se compte en journées, le survol couvre l'ensemble du champ en une intervention.
Chaque passage est horodaté et archivé. Vous disposez d'un historique de votre centrale, dont vous faites l'usage que vous jugez utile.
Un contrôle à la mise en service établit l'état de l'installation neuve, avant que l'exploitation ne commence.
Nous pratiquons la thermographie par drone depuis 2021, sur des bâtiments et des installations techniques — d'IKEA à des sites industriels. Notre page consacrée à la thermographie aérienne détaille le matériel et les autres usages de la caméra thermique.
